滚筒是皮带输送机的重要部件之一。皮带输送机的滚筒非常适合于参数化设计，充分利用计算机的快速而准确的处理能力，对于缩短滚筒设计周期，降低设计成本，提高设计效率具有一定的现实意义。
1、系统总体设计
系统主要包括传动滚筒和改向滚筒两大部分。系统设计主要以DTⅡ皮带输送机为原型，设计之前，首先确定滚筒类型，然后进行设计工作。系统主要有结构设计和参数化绘图两大功能？，其总体设计如图1所示。

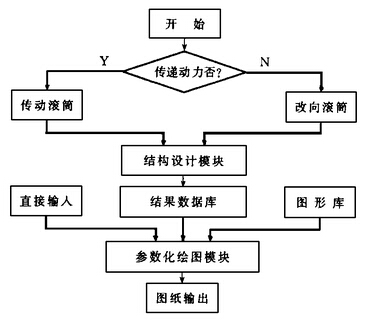

图1 总体设计示意图
(1)结构设计模块
在结构设计？橹,根据DTⅡ皮带输送机滚筒部件型谱，建立数学模型，确立原始参数(带宽、载荷等)与主要设计参数(承载类型、联接方式、滚筒直径、跨度和轴承孔径等)之间的对应关系，分别分析、设计各零件的结构尺寸。对一些重要零件，如主轴、传动键等进行强度：。结构设计？橹饕ㄊ７治觥⒅髦嵘杓、筒毂设计、筒圈设计、联接件设计等子？，其结构如图2所示。

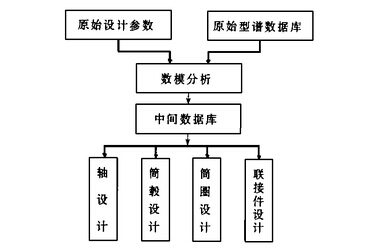

图2 结构设计？榭蛲
(2)参数化绘图？
参数化绘图？槭潜鞠低车暮诵哪谌。系统以AutoCAD为支撑软件，利用其开放性，采用ADS进行二次开发，在操作系统平台下实现整个绘图系统的界面设计和绘图功能。系统设计了两个接口：①由结构设计到绘图的纵向设计；②用户直接输入各结构尺寸参数，自动绘图。
3、系统开发中的技术处理
(1)数据库的建立
数据库是结构设计与绘图之间的通讯接口，系统的数据库文件分为3类：①原始数据库。利用操作系统的编辑器建立标准数据库。包括DTⅡ输送机滚筒部件型谱数据及公差、材料强度特性等已形成标准系列的数据。②中间数据库，主要用于存放临时数据。③结果数据库，存放结构设计？槌绦蛟诵薪峁换蛴没г诨嫱寄？橹兄苯邮淙氲母髁慵结构尺寸数据。
(2)图形库的建立
为提高绘图效率,系统建立了丰富的图形库。主要包括标准件库和符号库。
①标准件库
滚筒部件中，有许多零件是标准件，如轴承、轴承座、胀套或键等，这些零件可以通过建立图形库的方法来完成。由于标准件的型号很多，而同一类标准件的图形又基本相同(只是尺寸略有变化)，系统采用ADS方法进行参数化编程。将各种图形都设置编码，以便于查询和调用。
②符号库
根据制图标准，对于诸如图幅、标题栏、形位公差、焊接符号、表面粗糙度等固定符号，利用AutoCAD的形文件技术，建立符号库。绘图时，采用可编程对话框交互选择，直接插入。
