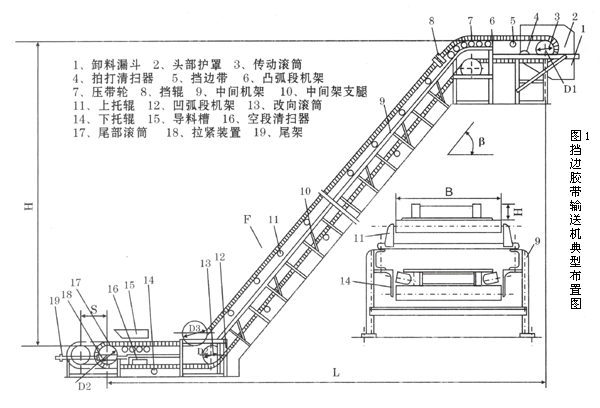

为获得较好的受料和卸料条件，挡边带式输送机采用“Z”形的布置形式，也称爬坡带式输送机。即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接，下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
（1）上水平段:为了适应不同的卸料高度的要求,头架分为低头架（头架高度H0=1000mm）,中式头架（头架高度H0=1100～1500mm）和高式头架（头架高度H0=1600～2000mm）。并与之相应,在上水平段分别配用低式凸弧段机架和低式ag贵宾会架支腿（配用头架高度H0=1000mm）,中式凸弧段机架和中式中间架支腿（配用头架高度H0=1100～1500mm）, 高式凸弧段机架和高式中间架支腿（配用头架高度H0=1600～2000mm）。
（2）倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。
（3）下水平段:下水平段采用低式中间架支腿。

挡边带式输送机技术参数表：

分享与关注：

上一篇：挡边带式输送机的主要特点及用途

下一篇：直线皮带输送线的基本结构形式

• 相关产品
• 相关案例

• 13917412877
•

• 首页

• 产品中心

• 品牌

• 联系ag贵宾会

sitemap、网站地图

带宽B（mm）		300		400		500		650		800
挡边高（mm）		40	60	60	80	80	120	120	160	120	160		200	240
部分输送倾角输送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	头轮中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高H2/h（MM）	335		330-490		600		600		600-800
